        产品详情

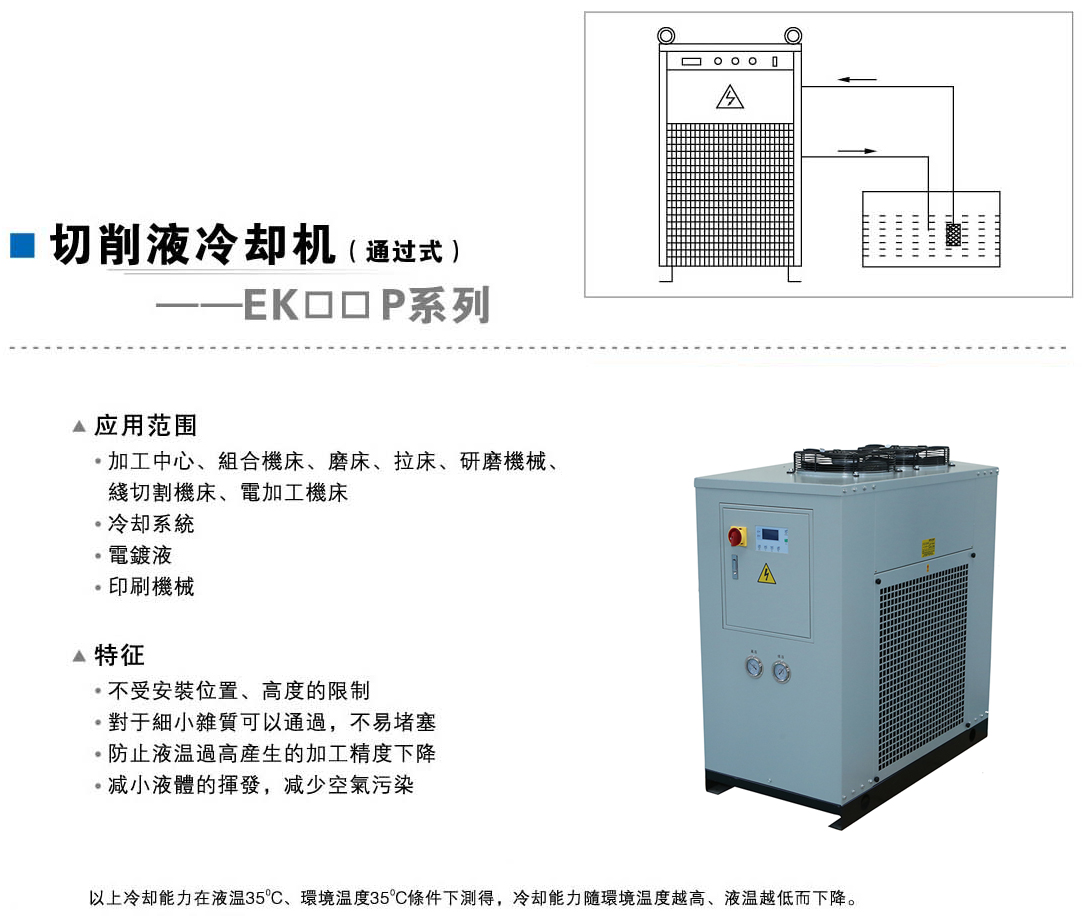

        • 产品名称:切削液冷却机EK通过2

        (一)、应用范围
        ● CNC线切割机床
        ● CNC雕刻机、高速雕铣机
        ● CNC机床力矩电机、直线电机
        ● PCB钻孔机、铣边机
        ● 服装机械、食品机械、塑料机械、模具冷却、淬火机及其焊接设备
        ● 半导体制造、光学设备及其实验仪器
        (二)、功能及特性
        ●采用高压静电喷塑处理,高雅别致,经久耐用独特的结构设计,体积小,性能稳定,精巧美观;
        ●系统元件均采用国内外知名品牌,保证设备优异的品质和良好的安全可靠性;
        ●控制系统采用液晶电脑控制器,全自动控制,操作简单、直观。设备具有“固定温度”和“室温同调”两种控制方式,用户可根据实际需要任意选择;
        ●具有故障自动诊断功能,直接将故障点显示在屏幕上,提示用户快速处理。并可将故障信号反馈给CNC数控系统,对机床进行保护,避免造成设备和加工零件损坏;
        ●提供多重保护功能和无源报警端子、远程控制端子,易于实现CNC系统的集中控制和监控,有效保证CNC机床的安全和使用寿命。


        选型方法:
        (一)、高速电主轴用精密水冷却机:
        1、选型方法:
        (1)、水温:主轴冷却水温应控制在25℃左右;
        (2)、水压:主轴冷却需要的供水压力在0.2MPa左右;
        (3)、电主轴发热功率的计算:
        P热= P电机·η
        P热 ――――主轴发热量   kW
        P电机――――主轴驱动电机功率 kW
        η ――――主轴热损失效率
        对于高速电主轴可按热损失η=30%来计算;
        示例:某机床主轴电机的功率为11KW,是高速电主轴,试估算机床主轴的发热量:
        P热=11x30%=3.3 KW
        通过查水冷机曲线图:
        YK-20C在水温25℃,环境温度30℃ 时的制冷量为3.8kw,大于主轴发热功率3.3KW,完全满足使用要求;在供水压力为0.2MPa时,流量为23L/min。
        (二)、低速走丝电火花线切割机用精密水冷却机:
        1、选型方法:
        (1)、根据装电功率计算发热功率:
        P热= η·P装电
        P热 ――――发热量    kW
        P装电――――装电功率  kW
        η――――热损失效率
        对于一般的低速走丝电火花线切割机取η≈20%。
        (2)、根据工作水箱的水温上升率推算发热功率
        P热= CP ·m·ΔT/t
        P热———发热功率  KW
        1 kW =0.86  kcal/h
        1 kcal/h =1.16 KW
        CP ———定压比热容  KJ/Kg·℃
        水的定压比热容 4.18 KJ/Kg·℃
        m——水箱的总水量  kg
        ΔT——单位时间的温升 ℃
        T(t)——时间  S
        示例:一台低速走丝电火花线切割机工作液箱总水量为400kg,正常工作时40分钟水温从25℃升到了29℃。制冷机选择方法如下:
        P热= 4.18×400×(29-25)/(40×60)=2.79 kW
        精密水冷却机的制冷量应大于发热量的20%,可以选用MCW-35A或MCW-35B规格的水冷却机。
